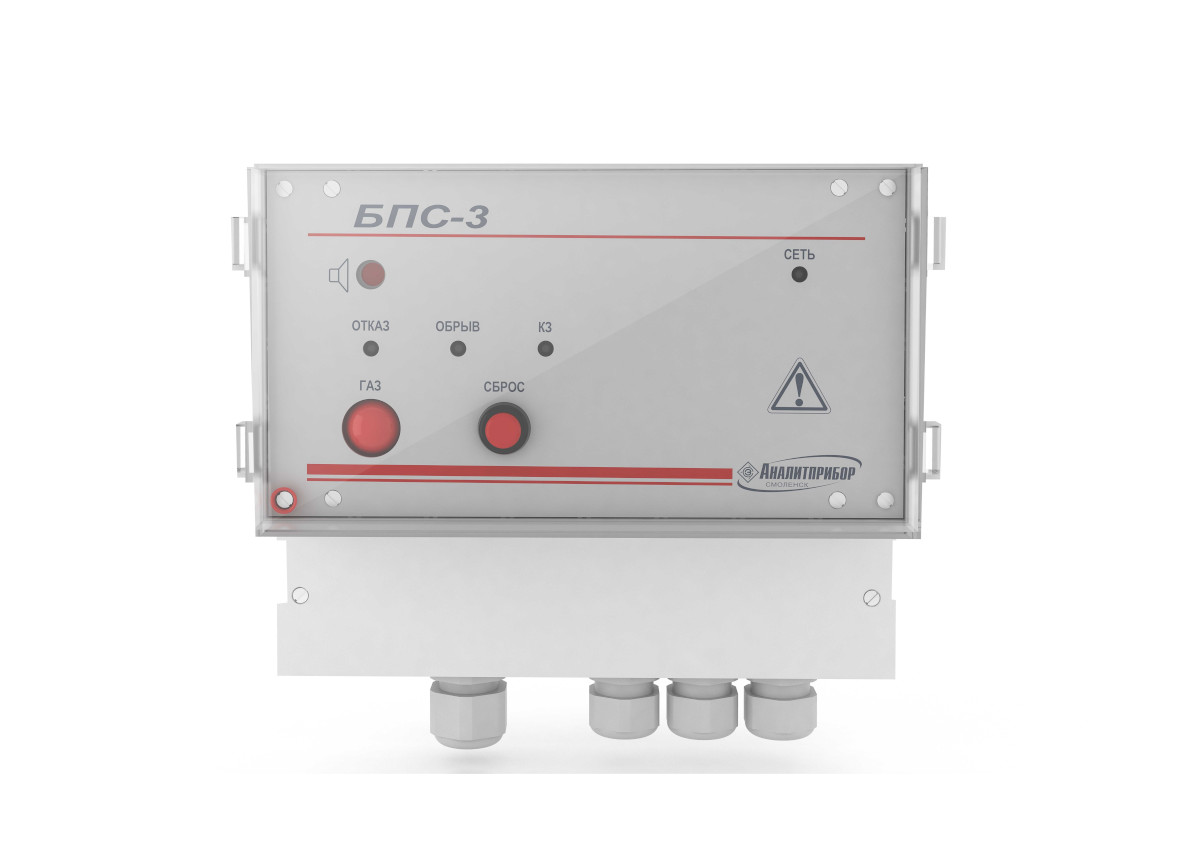

БПС-3 - блок питания и сигнализации
Блоки - стационарные автоматические приборы
Монтаж - настенный
Режим работы - непрерывный
Предназначен для питания сигнализаторов СТГ-3 и СТГ-3-И при их соединении в шлейф, выдачи световой и звуковой сигнализации при срабатывании любого сигнализатора в шлейфе с одновременным переключением “сухих” контактов реле по двум порогам.
Область применения
- обеспечение многоточечного контроля параметров воздуха рабочей зоны бытовых, административных, общественных, производственных помещений и открытых площадок с помощью сигнализаторов СТГ-3 и СТГ-3-И
Отличительные особенности
- до тридцати сигнализаторов СТГ-3 различных исполнений на один БПС-3 (количество варьируется в зависимости от числа подключаемых СТГ-3 для контроля ДВК горючих газов и ПДК токсичных газов)
- сигнализаторы не предназначены для установки во взрывоопасных зонах
- диапазон рабочих температур – от плюс 1 до плюс 40 о С
- степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP30
- время автоматической работы без технического обслуживания с применением внешних средств и без вмешательства оператора – не менее 12 месяцев
- гарантийный срок – 18 месяцев с даты отгрузки потребителю
- для блоков БПС-3 состояние реле нормально замкнутое
- для блоков БПС-3-И состояние реле (нормально замкнуто / разомкнуто) устанавливается в меню блока
- количество опрашиваемых датчиков для БПС-3 не ограничено, для БПС-3-И до 64 датчиков
Характеристики
Исполнения блоков питания и сигнализации БПС-3
| Обозначения блоков | Условное наименование блоков | Тип входного сигнала о срабатывании сигнализаторов | Условное наименование подключаемых к блокам сигнализаторов | Связь с внешними устройствами |
| ИБЯЛ.426479.046 (без цифровой индикации) |
БПС-3 | сигнал напряжения постоянного тока | СТГ-3-ХХ | релейный выход |
| ИБЯЛ.426479.046-01 (с цифровой индикацией) |
БПС-3-И | цифровой адресный интерфейс | СТГ-3-И-ХХ | релейный выход и по интерфейсам RS485 и RS232 |
